Le diagnostic d'une électrovanne de pompe à injection nécessite une approche méthodique et un équipement adapté. Cette étape fondamentale permet d'assurer le bon fonctionnement du système d'alimentation en carburant de votre véhicule.
Les outils de base nécessaires
La réalisation d'un diagnostic précis d'une électrovanne demande une sélection rigoureuse d'instruments spécifiques. Ces outils permettent d'effectuer les mesures et les tests essentiels pour évaluer l'état de ce composant.
Le multimètre et ses fonctionnalités

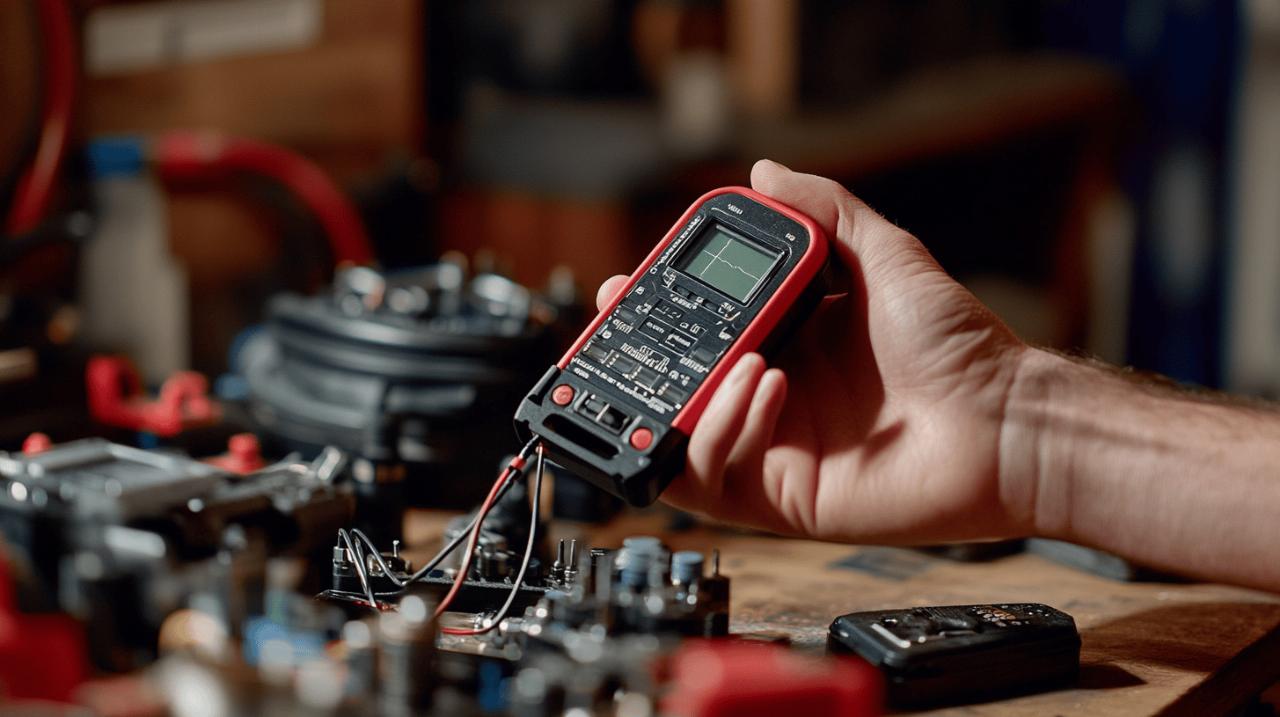

Le multimètre représente l'outil principal pour tester une électrovanne. Il permet de mesurer la tension d'alimentation de 12 volts et la résistance qui doit se situer entre 8 et 50 Ohms selon les modèles. La fonction voltmètre sert à vérifier l'alimentation électrique, tandis que la fonction ohmmètre évalue l'intégrité du circuit interne.
Les différents types de connecteurs requis
Les connecteurs adaptés facilitent l'accès aux points de test de l'électrovanne. Il faut disposer de fils électriques avec pinces crocodiles pour les tests directs sur batterie, ainsi que des adaptateurs spécifiques selon le modèle de pompe à injection. Ces connecteurs garantissent un contact électrique fiable pendant les mesures.
Localisation de l'électrovanne
L'électrovanne de la pompe à injection représente un élément majeur du système d'alimentation en carburant. Sa localisation précise permet d'effectuer les tests nécessaires au diagnostic. Située généralement près de la pompe à injection, elle se trouve à proximité des durites de gasoil dans le compartiment moteur.
Schéma technique du compartiment moteur
Le schéma moteur indique l'emplacement exact de l'électrovanne au niveau de la pompe à injection. Pour faciliter son repérage, elle se trouve à côté des connecteurs électriques et des conduites de carburant. Une inspection visuelle montre qu'elle est reliée à un faisceau électrique et intégrée directement sur le corps de la pompe à injection.
Étapes d'accès à l'électrovanne
L'accès à l'électrovanne nécessite une approche méthodique. La première étape consiste à retirer les caches moteur. Ensuite, il faut identifier les câbles d'alimentation et les connecteurs liés à l'électrovanne. Un multimètre sera utile pour les tests électriques avec une mesure de tension attendue de 12V et une résistance comprise entre 8 et 50 Ohms. Pour faciliter les manipulations, l'utilisation d'une clé de 24mm est recommandée lors des opérations de maintenance.
Méthodes d'inspection visuelle
L'inspection visuelle constitue la première étape fondamentale pour diagnostiquer une électrovanne de pompe à injection. Cette analyse minutieuse permet d'observer l'état général du composant et d'identifier les défauts potentiels avant d'effectuer des tests approfondis.
Signes d'usure et de détérioration
L'examen attentif de l'électrovanne révèle plusieurs indices d'usure. Les traces de corrosion, les connexions électriques endommagées ou les résidus de carburant autour des joints indiquent une détérioration. Une attention particulière doit être portée aux connecteurs, aux fils électriques ainsi qu'à l'état général des composants. La présence de fissures ou de déformations nécessite une intervention rapide.
Identification des fuites potentielles
La recherche de fuites s'effectue autour des zones de jonction et des joints toriques. Les traces d'humidité, les dépôts de carburant séché ou les zones grasses signalent une fuite. L'inspection doit inclure la vérification des durites de gasoil adjacentes, des connecteurs et des zones de raccordement. Un contrôle approfondi permet aussi de repérer les odeurs anormales de carburant, indicateurs fiables d'une fuite à traiter.
Procédure de test avec multimètre
Le diagnostic d'une électrovanne de pompe à injection nécessite l'utilisation d'un multimètre et une méthodologie précise. Cette vérification permet d'identifier les dysfonctionnements liés à l'alimentation en carburant du moteur. Le test avec un multimètre représente une étape fondamentale dans le processus de diagnostic.
Mesure de la résistance électrique
La mesure s'effectue en plaçant les sondes du multimètre sur les bornes de l'électrovanne après avoir débranché le connecteur. La résistance normale se situe entre 8 et 50 Ohms selon les modèles. Un test supplémentaire consiste à brancher l'électrovanne directement sur la batterie – un cliquetis doit alors se faire entendre, indiquant un fonctionnement mécanique correct.
Interprétation des résultats
Une résistance hors des valeurs spécifiées signale une électrovanne défectueuse. Les symptômes caractéristiques incluent une perte de puissance moteur, l'apparition de fumée noire, des difficultés au démarrage ou des calages fréquents. Une odeur anormale de carburant peut également révéler un dysfonctionnement. Face à ces signes, le remplacement de l'électrovanne devient nécessaire. La réparation exige l'utilisation d'une clé de 24mm et la vérification minutieuse du joint torique lors du montage.
Guide de diagnostic approfondi
Le diagnostic d'une électrovanne de pompe à injection nécessite une approche méthodique. L'examen des paramètres techniques et des symptômes permet d'identifier rapidement les dysfonctionnements potentiels. Une analyse rigoureuse garantit la fiabilité du diagnostic et la précision des interventions nécessaires.
Valeurs normales selon les modèles
Les mesures électriques constituent la base d'un diagnostic précis. La tension d'alimentation doit atteindre 12 volts en fonctionnement normal. La résistance varie entre 8 et 50 ohms selon les spécifications des constructeurs. Un test direct sur batterie doit générer un cliquetis audible, signe d'un fonctionnement mécanique correct. Le multimètre représente l'outil indispensable pour ces vérifications.
Analyse des dysfonctionnements
Les signes révélateurs d'une électrovanne défectueuse se manifestent par des symptômes caractéristiques. Le moteur peut montrer des difficultés au démarrage ou des pertes de puissance. Une fumée noire à l'échappement, des calages fréquents ou une odeur anormale de carburant indiquent une défaillance probable. La vérification physique des connexions, des fils et des composants associés permet une analyse complète. Un test complet inclut l'inspection du système d'alimentation, des injecteurs et du filtre à carburant.
Maintenance préventive
La maintenance régulière des électrovannes de pompe à injection garantit la performance optimale du système d'injection. Un diagnostic périodique permet d'anticiper les problèmes potentiels et assure une longévité accrue du moteur. Les tests électriques avec un multimètre et les contrôles visuels constituent la base d'une maintenance efficace.
Programme d'entretien recommandé
Un diagnostic complet s'effectue à intervalles de 30 000 kilomètres. Cette inspection inclut la vérification de la tension (12-14 volts) et la mesure de la résistance (8-50 Ohms selon les modèles). L'examen des connexions électriques et des composants associés fait partie intégrante du programme. La recherche de fuites, l'analyse des bruits anormaux et l'évaluation des performances moteur complètent cette maintenance systématique.
Bonnes pratiques d'utilisation
L'utilisation adéquate du système d'injection requiert une attention particulière. Le respect des procédures de démarrage, la qualité du carburant et la vérification régulière des symptômes caractéristiques (fumée noire, puissance réduite, odeurs inhabituelles) permettent d'identifier rapidement les anomalies. La consultation des manuels techniques spécifiques au véhicule guide les interventions. Un entretien professionnel s'avère nécessaire lors de la détection d'irrégularités dans le fonctionnement du système.
Précautions et sécurité pendant le diagnostic
La maintenance d'une électrovanne de pompe à injection nécessite une attention particulière aux mesures de sécurité. Un diagnostic précis demande une méthodologie rigoureuse et des équipements adaptés pour garantir la sécurité du technicien et préserver l'intégrité du véhicule.
Équipements de protection individuelle
Le diagnostic d'une électrovanne requiert des gants de protection résistants aux hydrocarbures. Des lunettes de sécurité protègent les yeux des projections éventuelles. Une blouse ou une combinaison de travail complète l'équipement. La manipulation du système d'injection exige une protection respiratoire adaptée en raison des vapeurs de carburant.
Mise en sécurité du véhicule avant intervention
La première étape consiste à stationner le véhicule sur une surface plane et stable. Il est indispensable de débrancher la batterie pour éviter tout risque électrique. Le moteur doit être froid avant toute intervention. Une vérification de l'absence de pression résiduelle dans le circuit de carburant s'impose. L'installation d'un bac de récupération sous le véhicule permet de collecter les éventuelles fuites de carburant pendant l'opération.
